補強工法の具体的な手段
■ グラウンドアンカーの配設角度θはフーチングの水平移動を効果的に阻止するために、なるべく小さくするのが望ましいです。用地問題が困難な場合や支持層が深い場合にθを小さくするとアンカーが長くなり不経済となる問題が生じます。したがって、杭の軸方向向押込力の余裕の程度や構造解析結果を踏まえ、かつ種々の条件を考慮した上で各橋脚毎に決定するものとします。
■ グラウンドアンカーの設置に当たっては、既存のアンカー構造および定着構造のものをそのまま使用することができますが、仕様は永久アンカー仕様とし、防食措置を講じます。

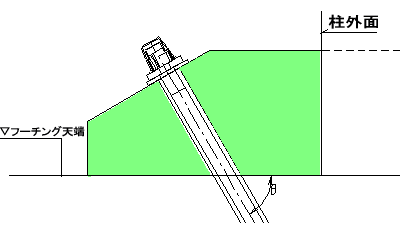

■ 頭部定着構造は柱基部とフーチング上面で構成される隅部に三角形状のコンクリートを打設。これを定着座面とし、既設フーチングと一体化し定着します。

導入緊張力の決定

　●第１の手法
■ グラウンドアンカーの導入緊張力の水平成分と地震時慣性力とがほぼ同等になるように設定する方法が挙げられます。ただし、杭の許容押込み支持力に対する余裕が少なく地震時水平力分の緊張力を導入できない場合は、杭の許容押込み支持力を上限として導入力を決定します。
■ 第１の手法が採用できる設計環境の下では、構造物はあらかじめ地震時水平力に相当する力で引っ張られています。そのため、このあとに設計で考慮すべき地震時水平力が作用した場合でもこの地震時水平力が導入した緊張力の水平成分以下であるなら、グラウンドアンカーに付加的な弾性伸びは発生しないため、構造物変位（フーチング変位）は基本的に生じません。また、アンカーによって構造物の回転変位も抑えられるので杭に作用する断面力は僅かであり、杭基礎自体の耐力は飛躍的に向上します。
